Trinkwasserinstallation – CAD & Planungsunterstützung
Ich erstelle CAD-Zeichnungen, Schemata und technische Unterlagen für Trinkwasserinstallationen – als Zuarbeit und zur Unterstützung von Projekten im Wohn- und Gewerbebau. Ergänzend liefere ich vorbereitende Berechnungshilfen (z. B. überschlägige Volumenstrom-/Druckverlustabschätzungen und Leitungsansätze) als technische Orientierung und zur Abstimmung mit dem verantwortlichen Fachplaner bzw. dem ausführenden Fachbetrieb.
Trinkwasserinstallation – CAD-Dienstleistungen & Planungsunterstützung
Ich erstelle CAD-Zeichnungen, Schemata und technische Unterlagen für Trinkwasserinstallationen – als Zuarbeit und in enger Abstimmung nach Vorgaben des verantwortlichen Fachplaners bzw. des ausführenden Fachbetriebs. Ergänzend liefere ich vorbereitende Berechnungshilfen als technische Orientierung (z. B. für Angebots- und Abstimmungsgespräche).
Meine Leistungen im Überblick
CAD-Leitungsführung & Schemata
Grundrisse, Steigstränge, Strangschemata und Detaildarstellungen zur Abstimmung.Vorbereitende Dimensionierungsansätze (technische Berechnungshilfe)
überschlägige Leitungsansätze/Volumenströme/Druckverlust-Abschätzungen als Orientierung.Warmwasser-Zirkulation (Unterlagen & Berechnungshilfe)
Zirkulationsschemata und vorbereitende Abschätzungen zur Abstimmung (z. B. Temperaturhaltung).Kaltwasser / Stagnationsvermeidung (Konzeptunterlagen)
Schema- und Leitungsvarianten zur Abstimmung bei langen Leitungswegen bzw. selten genutzten Entnahmestellen.
Spültechnik (Planungsunterstützung)
Schema- und Leitungsdarstellung von Spülkonzepten in CAD zur Abstimmung mit dem verantwortlichen Fachplaner bzw. dem ausführenden Fachbetrieb (Hygiene-/Spülabläufe).Hydraulische Simulation (vorbereitende Berechnungshilfe)
Vorbereitende hydraulische Berechnungshilfen (z. B. Druckverlust-/Strömungsabschätzung) als technische Orientierung und zur Abstimmung – keine eigenverantwortliche Auslegung.Ringleitungssysteme (CAD & Konzeptunterlagen)
CAD-Schemata und Leitungsvarianten (Ring-/Reihe-/Einzel) als Zuarbeit zur hygienischen Abstimmung (z. B. Vermeidung von Stagnationsbereichen).Pumpen (Unterstützung / Berechnungshilfe)
Vorbetrachtungen (Kennwerte/Anhaltswerte, Druckverlust-Übersicht) und Dokumentation in Planunterlagen – Auswahl/Finalfestlegung durch verantwortlichen Fachplaner bzw. Fachbetrieb.

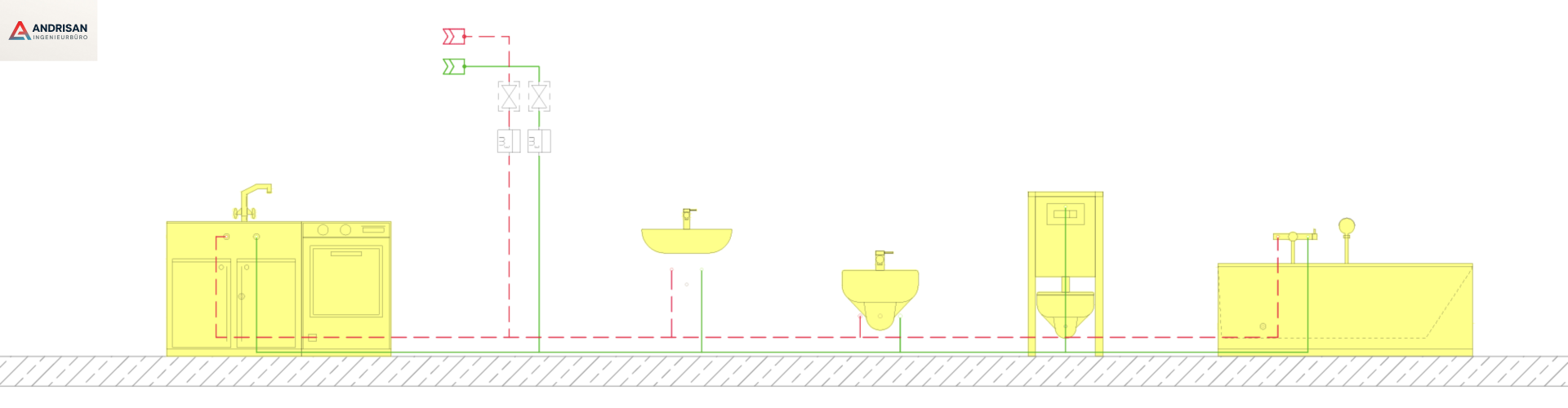

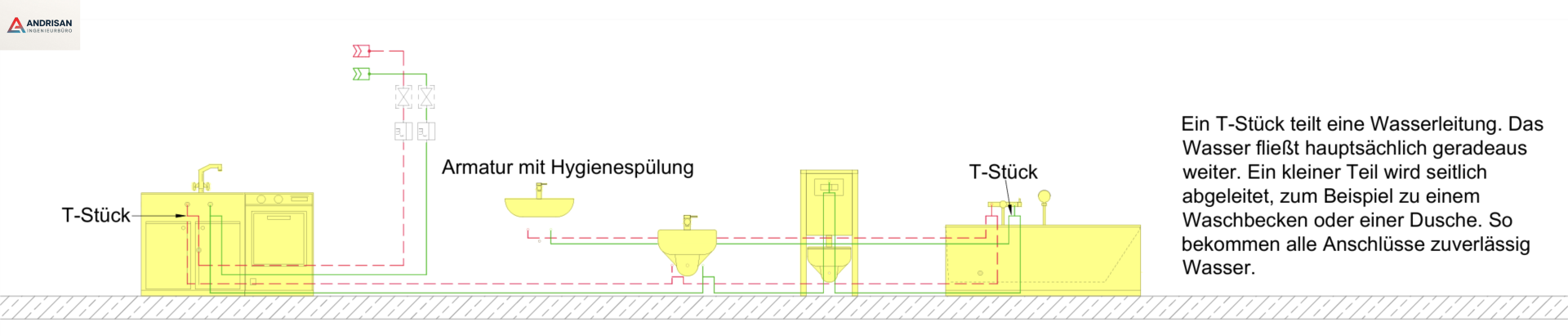

Rohrnetzberechnung – Einzelzuleitungssystem/Stichleitung
Bei der Einzelzuleitung wird jede Entnahmestelle – z. B. Waschbecken, Dusche oder Spülkasten – über eine separate Leitung direkt von der zentralen Versorgungsleitung erschlossen. Das System ist einfach aufgebaut und ermöglicht eine klare Trennung der Leitungswege.
Werden einzelne Leitungen über längere Zeit nicht genutzt, kann es in diesen Bereichen zu geringem Wasseraustausch und Stagnation kommen. Dadurch kann das Risiko mikrobiologischer Beeinträchtigungen steigen. Zur Sicherstellung der Trinkwasserhygiene sind – abhängig von Nutzung und Objekt – regelmäßiger Wasseraustausch bzw. geeignete Spülmaßnahmen vorzusehen.

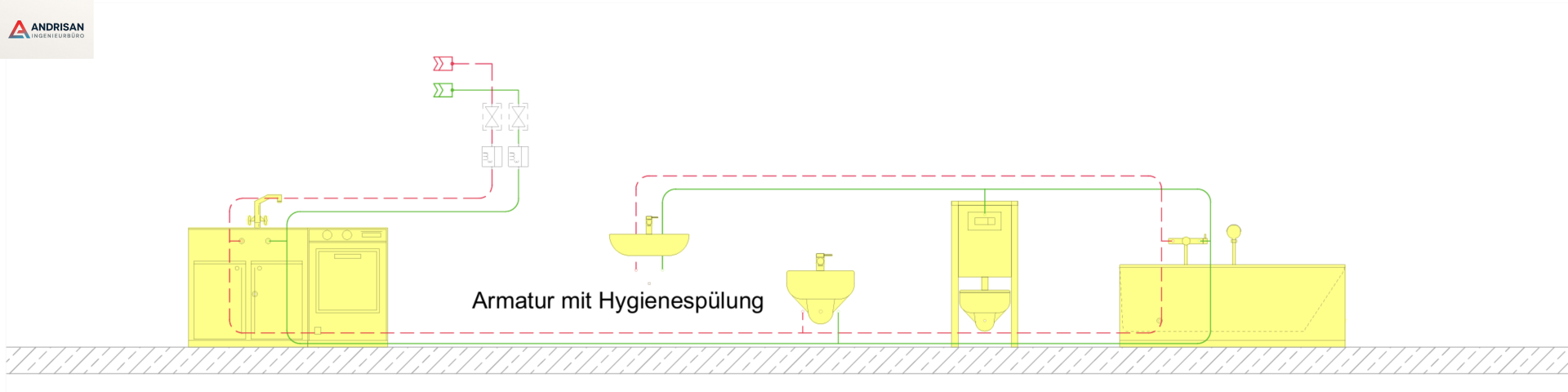

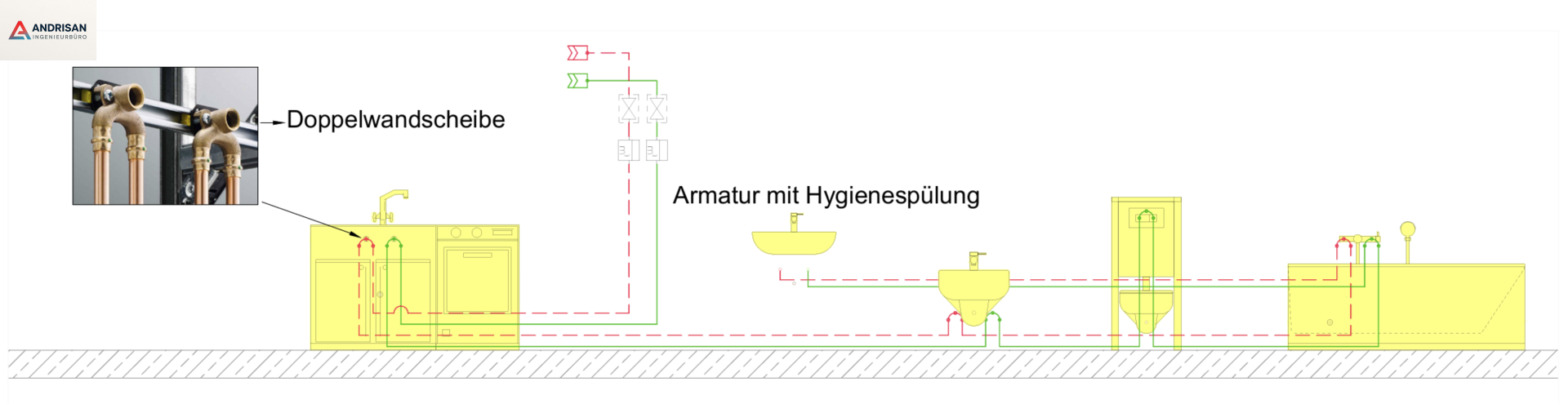

Rohrnetzberechnung – Reihenleitung (durchgeschleifte Installation)
Die Reihenleitung (auch „durchgeschleifte Installation“) verbessert den Wasseraustausch im Leitungssystem. Wird eine Entnahmestelle geöffnet, werden dabei auch die davorliegenden Leitungsabschnitte durchströmt. Dadurch kann das Risiko von stagnierendem Wasser und damit die Gefahr mikrobiologischer Beeinträchtigungen reduziert werden.
Für die Wirksamkeit ist die Anordnung der Verbraucher relevant. Häufig genutzte Entnahmestellen werden in der Praxis so angeordnet, dass sie einen regelmäßigen Wasseraustausch im Leitungsverlauf unterstützen; im Bad oder WC wird hierfür oft der Waschtisch als letzter Verbraucher genutzt.
Außenzapfstellen erfordern besondere Aufmerksamkeit, da sie meist saisonal genutzt werden und dadurch ein erhöhtes Stagnationsrisiko besteht. Eine Einbindung in den Leitungsverlauf, die regelmäßige Durchströmung begünstigt (z. B. eine Positionierung innerhalb der Reihenleitung), kann zur hygienischen Betriebsweise beitragen.

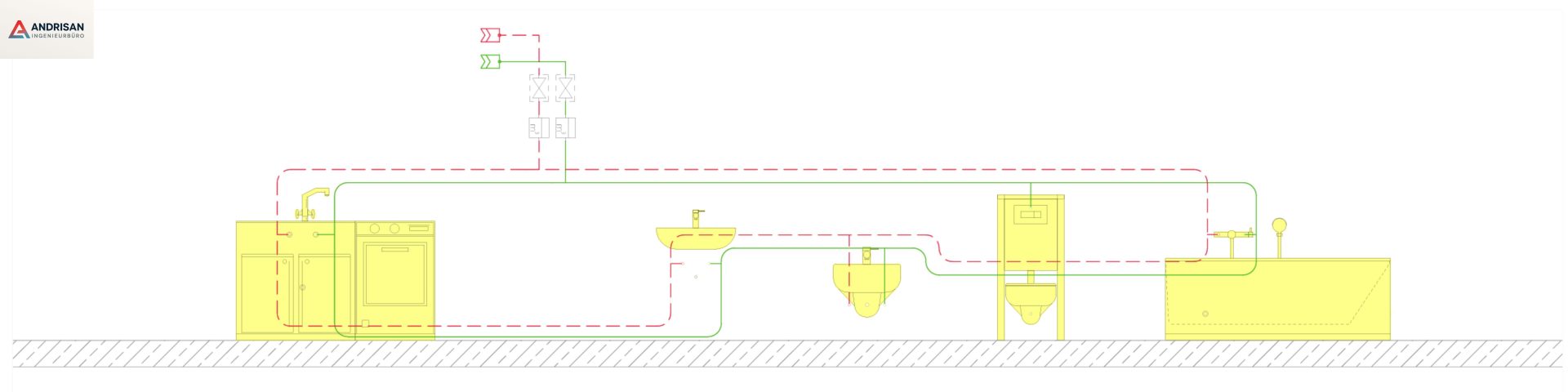

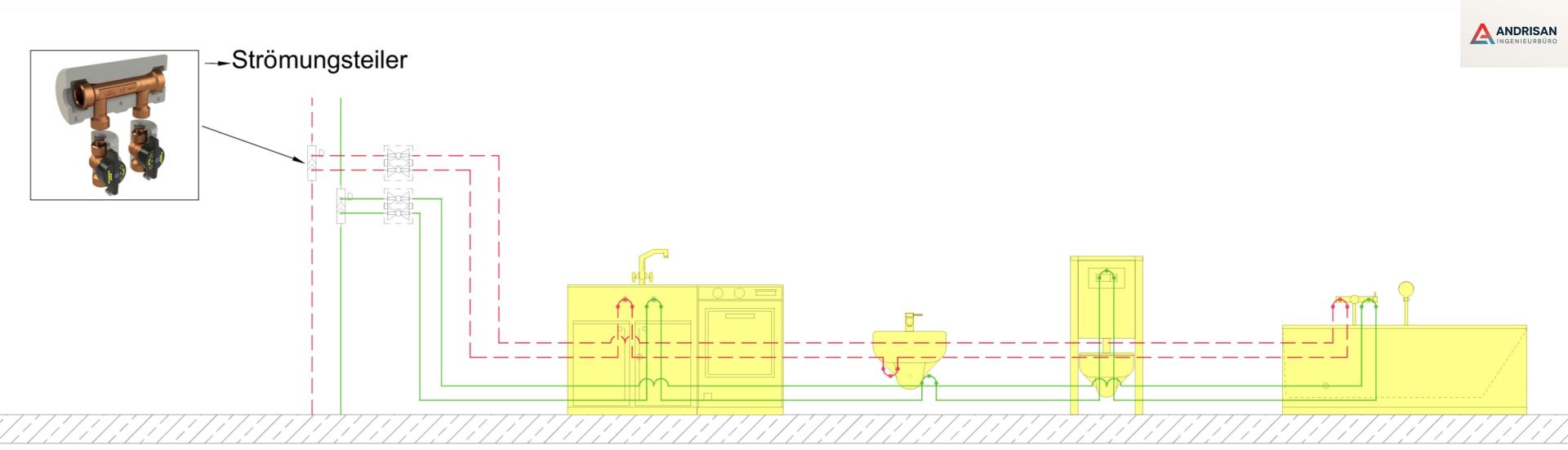

Rohrnetzberechnung – Ringleitungssystem
Das Ringleitungssystem kann zu einer gleichmäßigen Wasserversorgung beitragen: Entnahmestellen werden über einen ringförmigen Leitungsverlauf angebunden, sodass bei der Entnahme Strömung aus unterschiedlichen Richtungen möglich ist. Dadurch kann der Wasseraustausch im gesamten Leitungsabschnitt begünstigt werden, und Stagnationsbereiche lassen sich reduzieren – mit entsprechend positiven Effekten auf die Trinkwasserhygiene.
Durch die ringförmige, teilweise parallele Leitungsführung können sich Druckverlust und hydraulische Verhältnisse im Netz günstiger darstellen. Je nach Objekt und Randbedingungen kann dies auch Auswirkungen auf die erforderlichen Rohrdimensionen und den Materialeinsatz haben.
Ein möglicher Nachteil ist, dass die Ausstoßzeit (Zeit bis warmes Wasser an der Entnahmestelle verfügbar ist) bei dieser Installationsform in bestimmten Situationen länger ausfallen kann.
Technik & Grundlagen – Worauf es bei der Planung ankommt
Technik & Grundlagen – Worauf es bei der Planung ankommt
Bei modernen Trinkwasserinstallationen stehen technische Präzision und hygienische Betriebsbedingungen im Fokus. Die folgenden Grundsätze sind dabei – abhängig von Objekt, Nutzung und Randbedingungen – häufig relevant:
3-Liter-Regel
Zwischen Trinkwassererwärmer bzw. Speicher und Entnahmestelle sollte ohne Zirkulation nur ein geringes Leitungsvolumen liegen; als Orientierungswert werden häufig maximal 3 Liter genannt.
Keine Erwärmung der Kaltwasserleitungen
Kaltwasserleitungen sind so zu führen bzw. zu schützen, dass eine unerwünschte Erwärmung durch benachbarte Warmwasserleitungen vermieden wird.
Vermeidung von Stagnation
Auch selten genutzte Entnahmestellen werden in der Praxis so eingebunden, dass ein ausreichender Wasseraustausch begünstigt wird und Wasser nicht über längere Zeit stehen bleibt.
Einsatz von Sicherheitsarmaturen
Sicherheitsrelevante Armaturen werden entsprechend den geltenden Regelwerken ausgewählt, angeordnet und ausgelegt.
Kurze Ausstoßzeiten
Für Komfort und Hygiene wird eine kurze Zeit bis zur Warmwasserbereitstellung angestrebt; als Richtwert werden häufig ca. 10 Sekunden genannt.
Durchgeschleifte Systeme (Reihenleitung)
Durchgeschleifte Installationen können den Wasseraustausch verbessern, hygienische Risiken reduzieren und wirtschaftlich im Betrieb sein. Für die Wirksamkeit sind Anordnung und Randbedingungen entscheidend; dafür sind nachvollziehbare Unterlagen und technische Abstimmung erforderlich.
