Heizlast & Heizflächen – Effizienz beginnt bei der Berechnung
Technische Unterstützung für eine effiziente Wärmeversorgung
Ob Ein- oder Zweifamilienhaus, Mehrfamiliengebäude oder gewerblich genutzte Immobilie – ich unterstütze Sie mit CAD-Unterlagen, technischer Ausarbeitung und vorbereitenden Berechnungshilfen für Heizsysteme. Die Unterlagen dienen als Orientierung und zur Abstimmung mit dem verantwortlichen Fachplaner bzw. dem ausführenden Fachbetrieb.
Meine Leistungen im Überblick:
Heizlast – Berechnungshilfen nach DIN EN 12831
Die Heizlastberechnung liefert wichtige Kennwerte als Grundlage für die Auslegung von Heizsystemen. Im Rahmen von vorbereitenden Berechnungshilfen werden u. a. folgende Punkte erfasst und aufbereitet:
U-Wert-Ansätze in Anlehnung an DIN EN ISO 6946 (auf Basis der bereitgestellten Bauteilaufbauten/Angaben)
Heizlastansätze in Anlehnung an DIN EN 12831-1 (inkl. deutschem Beiblatt DIN/TS 12831-1, sofern projektspezifisch erforderlich)

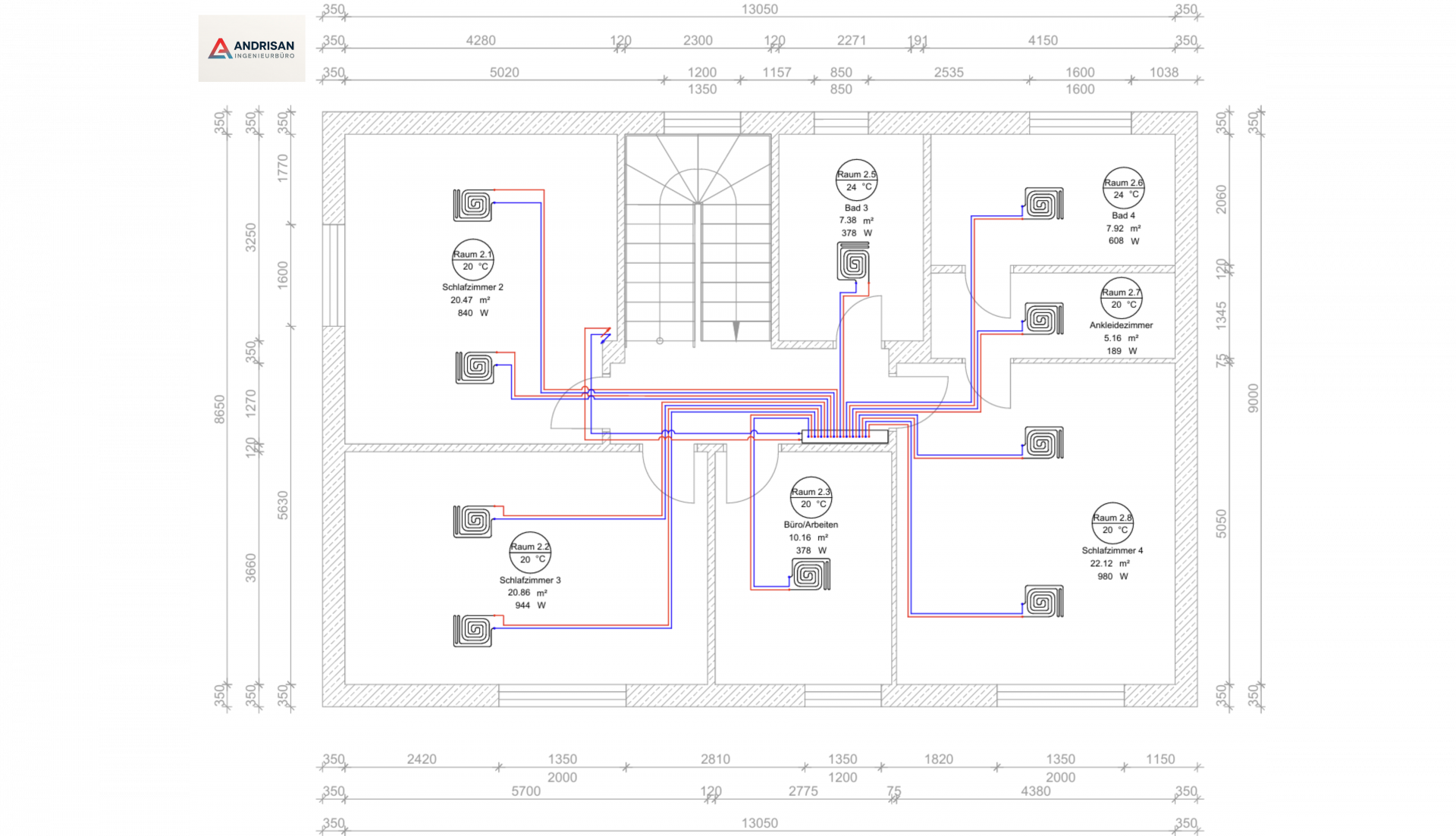

Grundrisserfassung (grafisch) inkl. Dachformen/3D-Darstellung (falls vorhanden/bereitgestellt)
Tabellarische Erfassung der Heizlasten
Datenübergabe / Schnittstellenaufbereitung für die Abstimmung mit Energieberater-Tools (z. B. Hottgenroth), sofern gewünscht
Berücksichtigt werden dabei – je nach Datenlage und Projektvorgaben – unter anderem Raumgrößen und Nutzung, Bauteilqualität/Dämmstandard, Norm-Außentemperaturen sowie interne Wärmequellen.
Ergebnis (Aufbereitung):
Raumweise Übersicht der Wärmebedarfs-/Heizlastansätze
Ermittlung einer Gesamt-Heizlast als Orientierungswert
Dokumentation zur Abstimmung mit verantwortlichen Fachplanern, Energieberatern und ausführenden Fachbetrieben
Auslegung der Heizflächen
Auf Basis der ermittelten Heizlast können Heizflächen-Ansätze als technische Orientierung aufbereitet werden, z. B. für:
Heizkörper und Flächenheizungen (z. B. Fußbodenheizung)
Ansätze zu Rohrdimensionen, Verlegeabständen und Vorlauftemperaturen als Vorbetrachtung
Einbindung in Neubauprojekte oder Bestandsanlagen in Abstimmung mit den Randbedingungen
Optimierung von Systemtemperaturen als Orientierung zur Effizienzverbesserung (z. B. niedrigere Vorlauftemperaturen, sofern möglich)
Heizlastreport nach DIN/TS 12831-1
Nachvollziehbare Dokumentation zur Abstimmung und Vorlage
Der Heizlastreport nach DIN/TS 12831-1 stellt die Berechnungsergebnisse übersichtlich, strukturiert und nachvollziehbar dar. Sie erhalten einen Bericht, der sich u. a. eignet als Grundlage zur technischen Abstimmung mit Fachplanern und Fachbetrieben sowie zur Vorlage im Rahmen von Förder- oder Nachweisprozessen (je nach Anforderung der jeweiligen Stelle).
