Gebäudeentwässerung
Eine funktionsfähige Gebäudeentwässerung ist ein wesentlicher Baustein für Betriebssicherheit, Werterhalt und den Schutz der Immobilie. Ich unterstütze Projekte mit CAD-Unterlagen, Schemata und technischer Dokumentation im Bereich Gebäudeentwässerung – als Zuarbeit nach Vorgaben des verantwortlichen Fachplaners bzw. in Abstimmung mit dem ausführenden Fachbetrieb.
Ob Neubau, Sanierung oder Erweiterung: Ziel ist eine übersichtliche, normorientierte und praxistaugliche Planunterlage zur weiteren Projektbearbeitung und Umsetzung.
Leistungen im Überblick
Schmutzwasserentsorgung
CAD-Grundrisse und Strang-/Schemazeichnungen für Wohn- und Gewerbeobjekte zur Abstimmung der Leitungsführung und Anschlussstellen.Lüftung von Abwasserleitungen
Darstellung von Lüftungskonzepten und Leitungsvarianten in Planunterlagen zur Sicherstellung der Funktion (z. B. Unterdruck-/Geruchsvermeidung) gemäß Vorgaben.Hebeanlagen
CAD-Darstellung und Unterlagen zur Einbindung von Hebeanlagen für tiefliegende Entwässerungspunkte; technische Vorbetrachtungen als Orientierung zur Abstimmung.Regenwasserableitung & Regenwassernutzung
Planunterlagen zur Dach-/Grundstücksentwässerung sowie zur möglichen Regenwassernutzung (z. B. Zisterne/Versickerung) als Zuarbeit zur weiteren Planung.
Lüftung in der Gebäudeentwässerung – Überblick
In Entwässerungssystemen tragen unterschiedliche Lüftungsarten dazu bei, einen zuverlässigen Druckausgleich innerhalb der Leitungen zu ermöglichen. Dadurch können Geruchsbelästigungen reduziert und Geruchsverschlüsse (Siphons) vor dem Leersaugen geschützt werden.
Lüftungsleitungen unterstützen die Be- und Entlüftung der Anlage. So lassen sich Über- und Unterdrücke im Betrieb begrenzen, Kanalgase kontrolliert abführen und die Funktion der Geruchsverschlüsse stabil halten.
Lüftungsarten im Überblick
In der Praxis werden u. a. folgende Lüftungsarten eingesetzt:
Hauptlüftung (Einzel- oder Sammelhauptlüftung)
Direkte Nebenlüftung
Indirekte Nebenlüftung
Umlüftung
Rohrbelüfter
Sekundärlüftung / Systemlösungen nach entsprechendem Prinzip (z. B. Sovent – je nach System, Vorgaben und Herstellerangaben)
Hinweis zur Ausführung
Bei offen über Dach geführten Lüftungsleitungen wird der Querschnitt in der Regel in Anlehnung an die zugehörige Abwasserleitung ausgeführt. Abdeckungen/Hauben können die Lüftungswirkung beeinträchtigen; maßgeblich sind hierbei die jeweils geltenden technischen Regeln, Normen und Herstellervorgaben.
Hauptlüftung (Einzel- oder Sammelhauptlüftung)
Die Einzelhauptlüftung ist eine gängige Ausführungsform zur Entlüftung von Entwässerungsanlagen. Dabei wird jede Fallleitung separat über Dach geführt. Ziel ist die Ableitung von Kanalgasen nach außen sowie ein Druckausgleich im Leitungssystem, um betriebliche Störungen zu reduzieren.
Ein typischer Vorteil dieser Ausführung besteht darin, dass Unterdrucksituationen im Betrieb verringert werden können. Dadurch wird das Leersaugen von Geruchsverschlüssen (Siphons) weniger wahrscheinlich, was zur Funktionssicherheit und Hygiene der Anlage beiträgt.
Hinweis (technische Regel):
Die Nennweite der Lüftungsleitung wird üblicherweise entsprechend der Nennweite der zugehörigen Fallleitung ausgeführt (maßgeblich sind die jeweils gültigen technischen Regeln).
Sammelhauptlüftung
Bei der Sammelhauptlüftung werden zwei oder mehrere Fallleitungen über eine gemeinsame Lüftungsleitung zusammengeführt und über Dach entlüftet. Dadurch kann sich die Anzahl der Dachdurchdringungen reduzieren, was sich in der Praxis häufig günstig auf baulichen Aufwand, Dichtheitsrisiken und Detailausbildung auswirkt.
Hinweise (technische Regeln):
Die Querschnittsfläche der Sammelhauptlüftung ist in der Regel mindestens so zu bemessen, dass sie mindestens der Hälfte der Summe der Querschnittsflächen der angeschlossenen Fallleitungen entspricht.
Die Nennweite der Sammelhauptlüftung ist üblicherweise mindestens so groß wie die größte Nennweite der angeschlossenen Einzelhauptlüftungen.
Ausnahme:
Diese Vorgaben gelten in der Regel nicht für Einfamilienhäuser (je nach Anwendungsfall und Regelwerk).

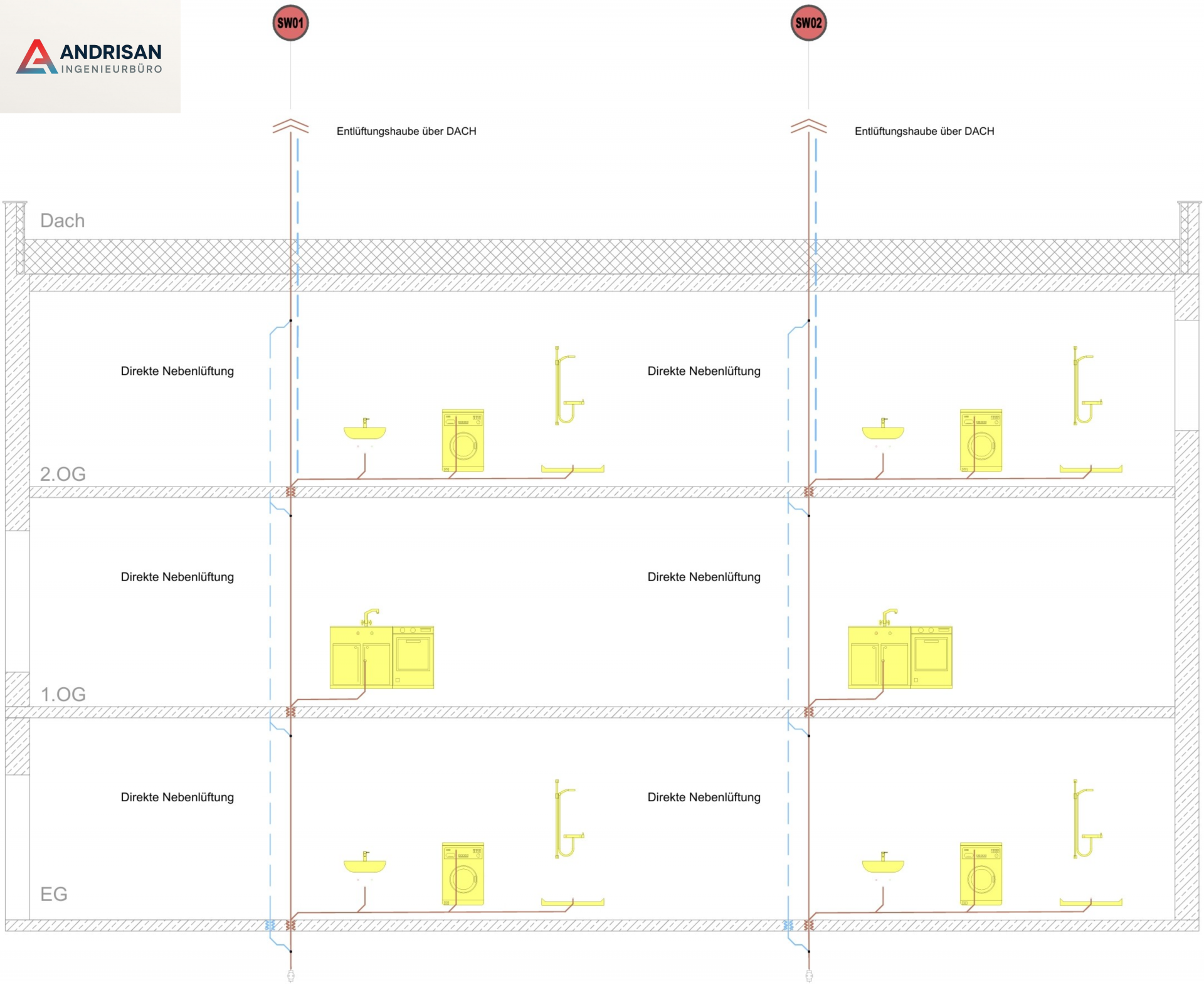

Direkte Nebenlüftung
Die direkte Nebenlüftung ist eine Ausführungsform, bei der zur Fallleitung eine parallel geführte Lüftungsleitung angeordnet wird. Dadurch kann der Abwasserabfluss im Betrieb stabilisiert werden; der Querschnitt der Fallleitung bleibt für die Schmutzwasserführung verfügbar.
Die Lüftungsleitung wird geschossweise mit der Fallleitung verbunden und unterstützt den Druckausgleich im Leitungssystem. Damit können Unterdruckeffekte, das Leersaugen von Geruchsverschlüssen, Strömungsgeräusche und funktionale Störungen reduziert werden. Die direkte Nebenlüftung wird in der Praxis häufig bei mehrgeschossigen Gebäuden und langen Fallleitungen eingesetzt, wenn erhöhte Anforderungen an die Betriebssicherheit bestehen.

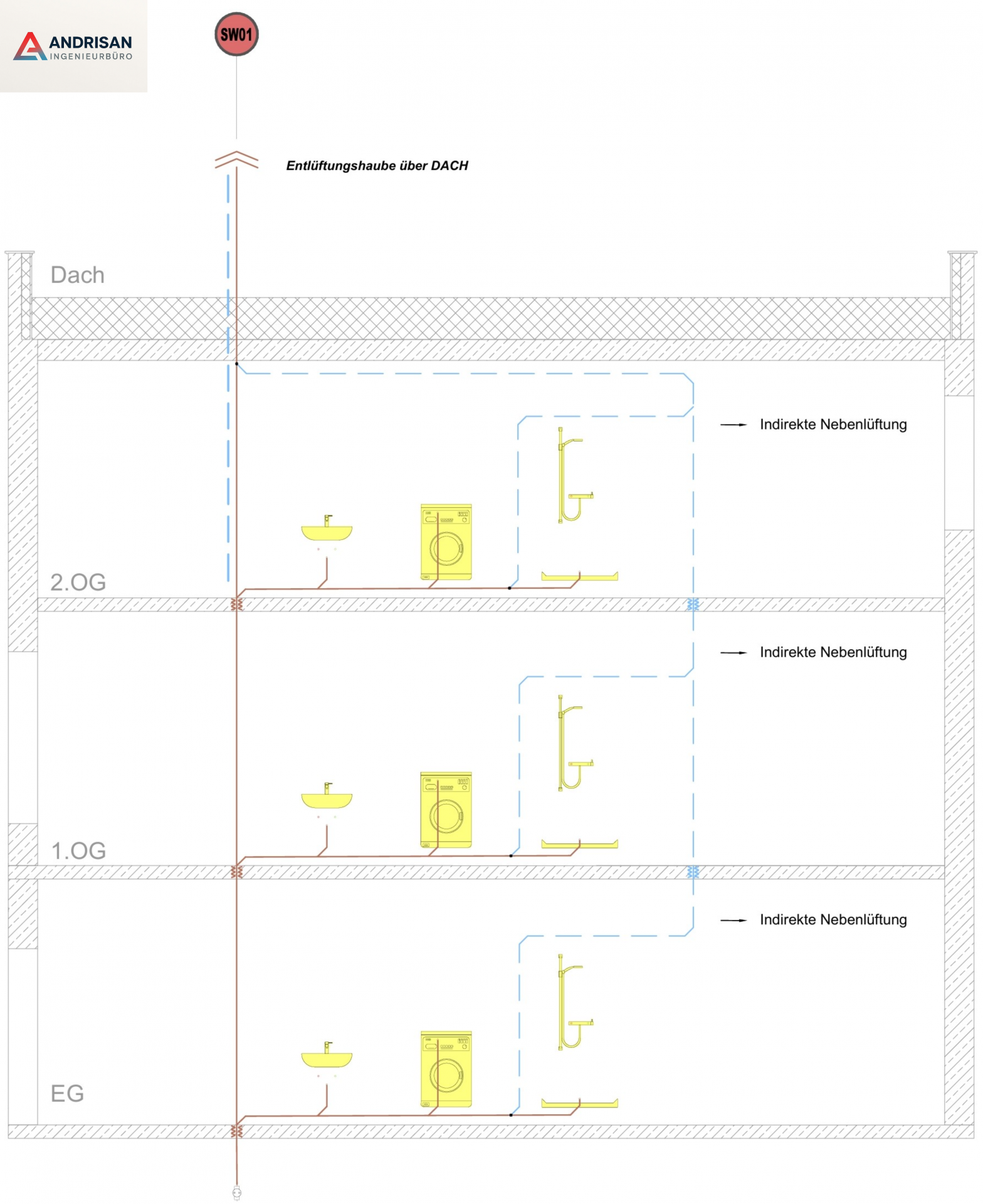

Indirekte Nebenlüftung
Die indirekte Nebenlüftung ist eine gängige Ausführungsform zur Unterstützung des Druckausgleichs in Entwässerungsanlagen. Dabei wird die Lüftungsleitung am Ende der Sammelanschlussleitung angeschlossen und nicht parallel zur Fallleitung geführt. Diese Anordnung wird in der Praxis häufig bei kurzen Leitungsabschnitten eingesetzt, wenn nur ein begrenzter Lüftungsbedarf besteht.
Durch die reduzierte Leitungsführung kann sich der Installationsaufwand verringern, während gleichzeitig ein Druckausgleich im Abwassersystem unterstützt wird. Dadurch bleiben Geruchsverschlüsse eher funktionsfähig, und Strömungsstörungen lassen sich im Betrieb reduzieren, was zur Betriebssicherheit der Entwässerungsanlage beitragen kann.

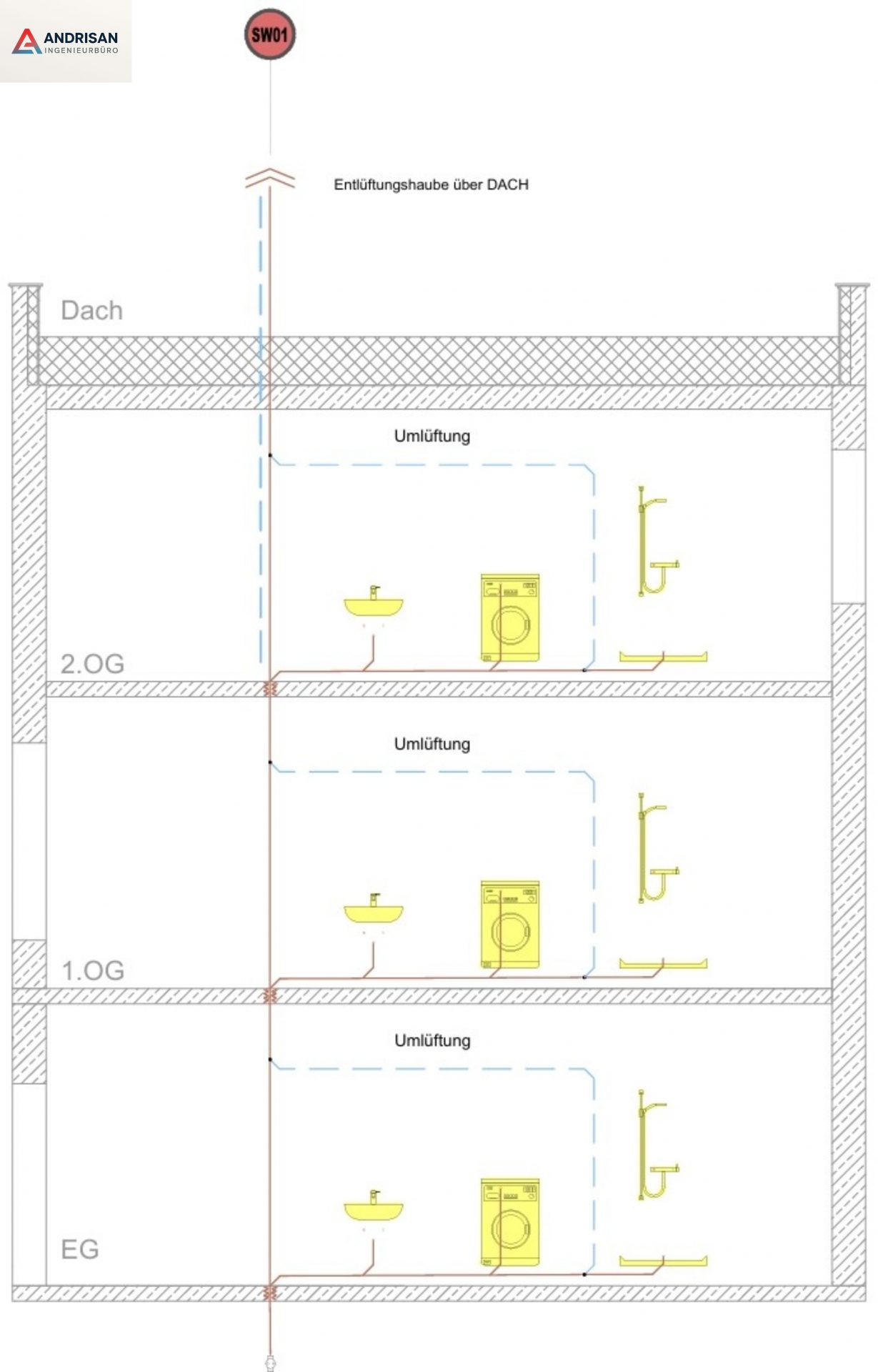

Umlüftung
Die Umlüftung ist eine Ausführungsform zur Unterstützung des Druckausgleichs in Entwässerungssystemen, insbesondere bei Einzel- und Sammelanschlussleitungen. Am Ende der Anschlussleitung wird eine Lüftungsleitung angeschlossen, die innerhalb desselben Geschosses wieder zur Fallleitung zurückgeführt wird.
Durch diese Anordnung können Druckschwankungen in den Abwasserleitungen reduziert werden. Unterdrucksituationen, die zum Leersaugen von Geruchsverschlüssen führen können, werden dadurch weniger wahrscheinlich. Dies kann zu einem stabileren Betrieb der Gebäudeentwässerung und zur Reduzierung von Geruchsproblemen beitragen.
In der Praxis wird die Umlüftung häufig bei längeren Anschlussleitungen oder ungünstigen Leitungsführungen eingesetzt, wenn erhöhte Anforderungen an die Funktionssicherheit bestehen. Sie kann damit ein Baustein einer normorientierten Ausführung und Abstimmung der Entwässerungsanlage sein.

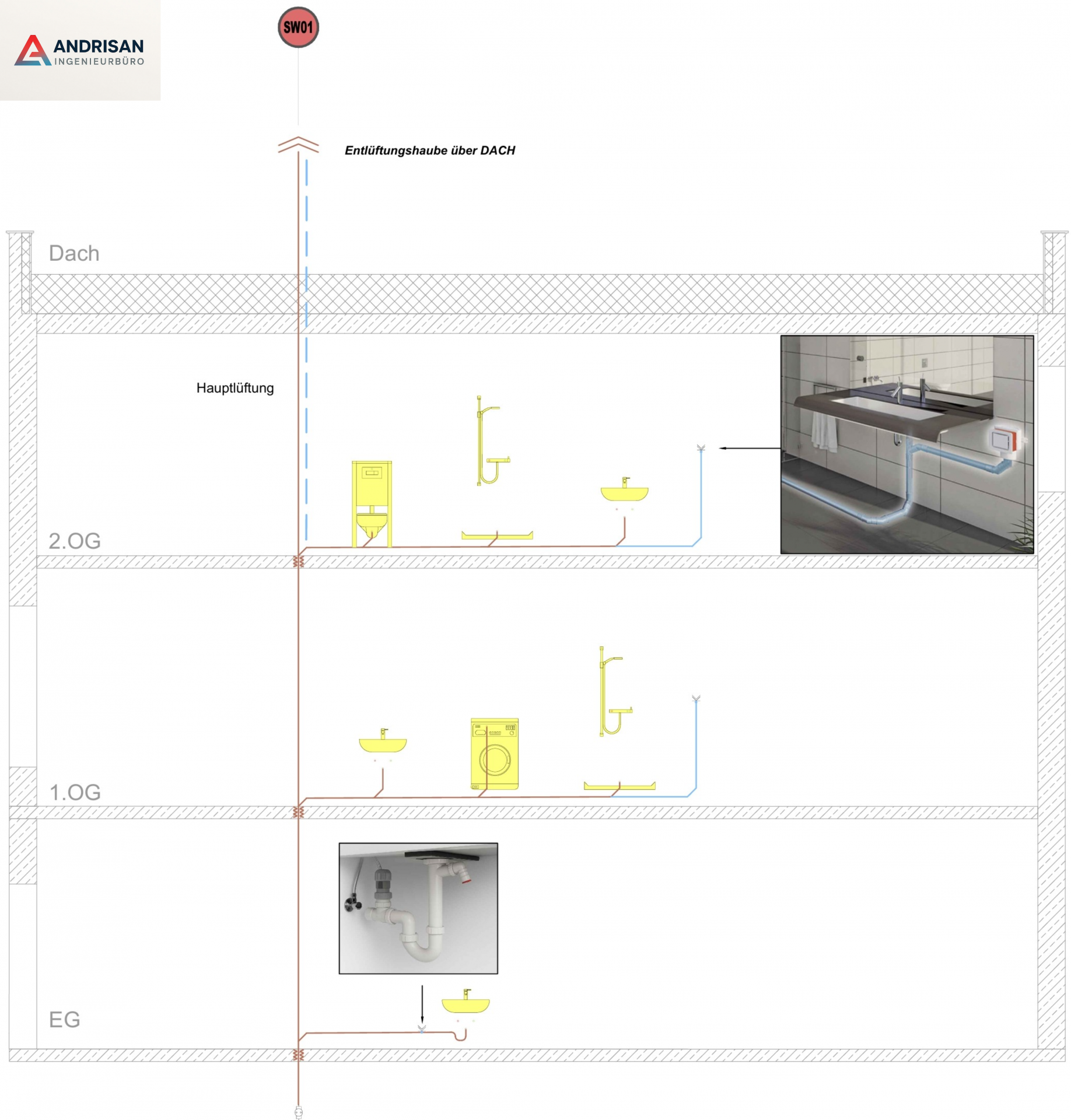

Rohrbelüfter/Belüftungsventile
Rohrbelüfter bzw. Belüftungsventile können in Entwässerungssystemen unter bestimmten Randbedingungen als Alternative zu Umlüftungen oder indirekten Nebenlüftungen eingesetzt werden. Sie dienen der Luftnachströmung zur Druckstabilisierung im Leitungsnetz.
In Ein- und Zweifamilienhäusern wird in der Praxis in der Regel mindestens eine Hauptlüftung über Dach ausgeführt. Weitere Lüftungsführungen können – abhängig von System, Vorgaben und Anwendungsfall – durch Belüftungsventile ersetzt werden. Dabei sind insbesondere eine ausreichende Luftzufuhr sowie eine gute Zugänglichkeit für Wartung und Funktionskontrolle zu berücksichtigen.
Belüftungsventile sind in bestimmten Bereichen nicht zulässig bzw. nicht vorgesehen, z. B. in rückstaugefährdeten Bereichen unterhalb des höchstmöglichen Schmutzwasserspiegels sowie zur Belüftung von Abscheider- oder Hebeanlagen.
